《航空模鍛件用模具通用技術條件》

標準解讀

T/CCMI 29-2023

標準制定背景

航空鍛件以其所用金屬材料均為難變形合金、質量要求極為嚴格而著稱，材料工藝塑性低、變形抗力大、鍛造溫度范圍窄、組織控制難成為鍛造技術的制高點。而與之對應的模具，長期以來大多由航空鍛造企業自行設計、加工，模具的設計生產分散度大，缺乏統一的設計與評價準則。

為適應航空模鍛造技術的發展，力求模具的標準化、系列化，管理存儲數字化和自動化，以提高模具使用壽命，改善和降低模具制造成本，亟需對以往的標準進行相應的補充與修正。

國內外情況

1.機械加工

國外：已建立起成熟的機加工制造標準體系及機加工工藝控制規范，對模塊切削加工過程中的機械加工應力進行控制，對切削過程中模塊內應力的釋放予以控制避免變形與應力裂紋的產生。

國內：對于模塊內應力與機械加工應力的交互控制還未形成通用的方法與規范，常用應力控制手段是自然釋放應力。

2.原材料

國外：主要采取全過程控制以獲得性能優異的模塊產品，原材料鋼錠的煉鋼、造渣、出渣、爐底攪拌、電爐底吹，LF精煉，VOD爐外精煉等關鍵環節均有嚴格的規范控制，確保鋼材原材料純凈度及化學成分符合規范要求。

國內：航空模鍛件涉及大小尺寸復雜結構件、環形件、盤件、精鍛件等多種類型，材料包括高溫合金、鈦合金、鋁合金、超高強度鋼等難變形材料，而模具是決定鍛件質量、一致性和成本的關鍵因素，因此對模具的質量和制造水平提出了更高的要求。

標準主要內容

1.一般原則

模具的生產制造工序一般應包括：熔煉—下料—鍛造—粗加工—(熱處理)—半精加工—去應力—精加工—拋光—檢驗—包裝。

2.模塊的熱處理

本標準對模鍛的硬度均勻性偏差范圍進行調整，由常規的20%（±2°）提升為 10%（±1°）。模塊須進行100%表面硬度檢驗，同一模塊的硬度均勻性偏差應控制在10%以內。

3.模具的加工流程

本標準明確規定了模具的加工流程：粗加工——(熱處理)——半精加工——去應力退火——精加工——拋光。

 a.增加半精加工，可以減少后續精加工時因余量過大而產生的機加工應力，從而能保證在去應力鋼錠工序中讓模具中的應力完全釋放；

 b.增加去應力，在模具留有少量機加工余量前在熱處理爐內加熱一定溫度及時間，去除模具材料在粗加工及熱處理高溫中形成的內應力，可以減少后續因應力產生的開裂風險；

 c.增加拋光，拋光可以提高模具產品形狀面光潔度，目的提高產品外形光潔度及有效提高產品在鍛造過程中的流動性，減少模具因粗糙摩擦引起的早期摩擦坍塌失效。

關鍵技術指標

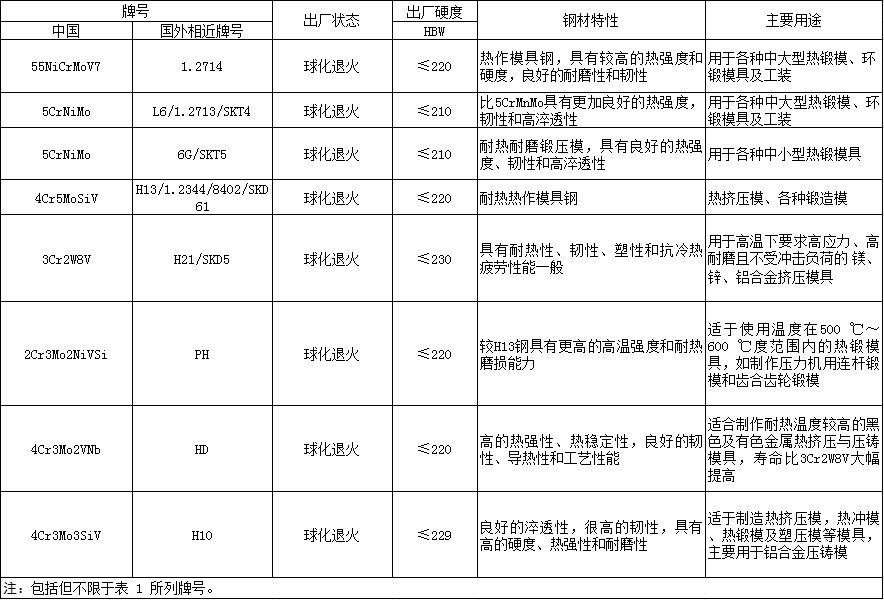

4.模塊和模具材料的選型

本標準首次梳理了國內外常用模具材料牌號及對照關系、特性及主要用途，為客戶在模具選型方面提供參考。

5.模塊的鍛造工藝

本標準首次明確了模塊的鍛造工藝方法：模塊應采用無沖擊性的設備進行鍛造開坯，而且模塊鍛造時至少要三鐓三撥（一次鐓粗后接一次撥長，如此循環三次），單次鐓粗或拔長變形量不得小于 40%，總鍛造比≥7。

此方式提高了鍛造工藝要求，有利于破碎粗大的鑄造組織、細化晶粒，提高模塊組織的均勻性和熱處理后的硬度均勻性。

6.模塊金屬流線

本標準明確了不同形狀的模塊金屬流線走向，并要求在模塊上標明金屬流線方向，沿最大尺寸方向分布。

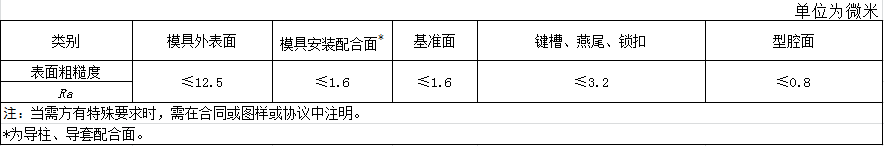

7.模具的表面質量

本標準明確規定模具須進行 100%表面硬度檢驗，同一模具的硬度均勻性偏差應控制在 10%以內。當需方有特殊要求時，由供需雙方協商確定。并詳細規定了模具不同位置的粗糙度要求。

8.模具預熱溫度

本標準對航空模鍛件常用模具預熱溫度，做了明確說明，5CrMnMo、5CrNiMo材質模具預熱溫度≤350℃，55NiCrMoV7、4Cr5MoSiV1(H13)材質模具預熱溫度≤450℃。

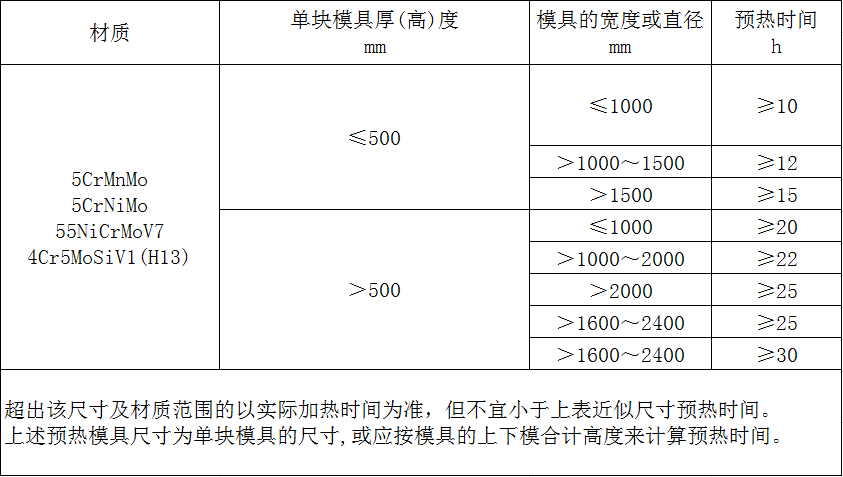

9.模具預熱時間

本標準對5CrMnMo、5CrNiMo、55NiCrMoV7、4Cr5MoSiV1(H13)四款模具材料因厚（高）度的不同，模具寬度或直徑的不同，分別制定出預熱時間。預熱時間從≥10H~≥30H不等，超出材料范圍的以實際加熱時間為準，但不宜小于標準指出的近似尺寸預熱時間。

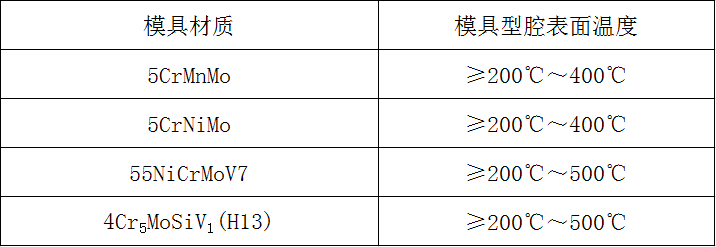

10.模具型腔表面規定溫度

本標準明確了5CrMnMo、5CrNiMo、55NiCrMoV7、4Cr5MoSiV1(H13)四款模具材料，型腔表面溫度分別達到≥200℃~400℃；≥200℃~400℃；≥200℃~500℃；≥200℃~500℃，以提高產品生產效率。

標準評價

1.本標準依據牽頭單位和參編單位在模具制造、使用方面積累的經驗以及各鍛造企業正在使用的現行企業標準或技術協議、相關國家標準和行業標準，確定了航空模鍛件用模具先進、可行的技術指標和要求。

2.本標準為航空鍛造企業模具材料選型、模具制造和驗收、使用維護等方面提供了科學可行的技術依據，具有良好的可操作性和指導性，助力鍛造行業和企業實現降本增效和高質量發展。

3.本標準首次統一了航空模鍛件用模具的設計、制造、評價準則，填補了航空模鍛件用模具（模塊）標準的空白，屬于國內先進水平。

成果與應用

1、模具壽命顯著提升：

模具壽命從幾件、十幾件提升至上百件，降低模具采購成本，提升綠色低碳制造水平，某型起落架模具壽命從6~8件，提升至20件以上。

2、基本實現航空鍛造行業全覆蓋：

產品已批量應用于核心航空鍛造企業。

3、交貨周期大幅縮短：

通過合理選材和工藝優化，交貨周期由原來的3~6個月縮短至1~2個月。

4、模具重量降低：

通過選材提升模具性能，降低模具重量5%以上。
